数控车床
分类

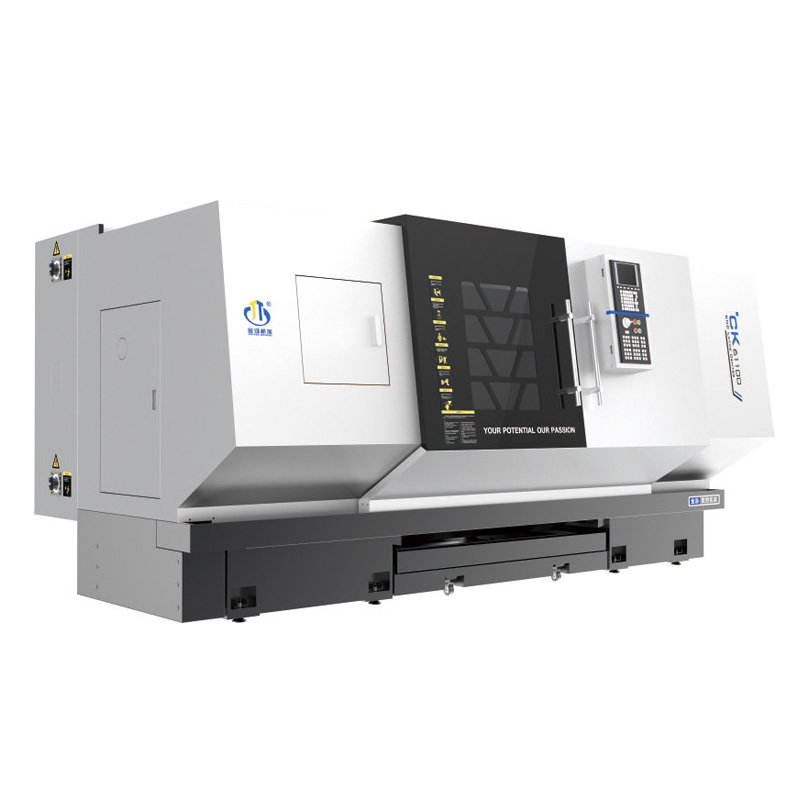

CK61100
落地式强切型数控车床

此系列数控车床是一种经济、实用的万能型加工机床,产品结构成熟,性能质量稳定可靠,广泛地应用于汽车、石油、军工等多种行业的机械加工。

该系列机床品种齐全,可以实现轴类、盘类的内外表面、锥面、圆弧、螺纹、遵孔、饺孔加工也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。



产品特点
技术参数
  • 铸件采用树脂砂工艺铸造,外型美观,铸件变形小,所有铸件均经二次时处理,热变形小。

  • 落地式床身、整体铸造回水槽,防水性的大大优于同类产品,导轨宽度720mm,优于同类产品。

  • 床身导轨采用超音频淬火,硬度HRC55,厚度3mm以上,具有极高的精度保持性。

  • 机i机械部分重要零件,均经过强化处理,刚性好。

  • 采用加大加厚大拖板、中拖板,使机床刚性更加优良,切削更加平稳有力

  • 采用三点支撑、四道轴承的高刚性主轴系统,绝对温升小于25℃。

  • 机床采用四档变频,主电机采用六级15KW变频主轴专用电机,低速输出扭矩大。

  • 尾座具有双重锁紧机构,底部装有卸荷装置,移动尾架轻便省力。



 参数 CK61100
加工范围床身最大回转直径(mm) 1100
滑板回转直径(mm) 680
最大切削长度(mm)(两顶尖) 1500
主轴主轴端部形式及代号 C-11
主轴中心高 545
主轴转速范围 7~60/18~140/40~330/100~800
主轴转速级数四档无极
主轴孔径(mm)Φ105
主轴锥孔公制120
主电机功率15KW变频(6级)
导轨跨度 720
卡盘手动Φ600
气动特配(按用户)
液压特配(按用户)
弹簧夹头特配(按用户)
进给进给电机扭距(x/z)15/18X3(减速机)
Z轴行程(mm)1500
X轴行程(mm)650
快速移动速度(X/Z)(m/min)6/10
最少输入单位(mm)0.001
刀架四工位刀架标配
六工位刀架特配
排上刀架特配
尾架套筒直径Φ125
套筒行程270
锥孔锥度莫氏6号
控制系统广数980特配
凯恩帝 KND1000T标配
法那科、西门子、三菱特配
机床尺寸(长×宽×高) 4100×2800×2300mm
机床重量(kg)  7600
